| Краткое наименование | Радиоприёмник U433-V2.
Радиоприёмник U868-V2. |
| Полное наименование | Универсальный одноканальный радиоприемник-контроллер U433-V2 с рабочей частой 433,92 МГц.
Универсальный одноканальный радиоприемник-контроллер U868-V2 с рабочей частой 868,35 МГц. |
| Назначение | 1. Приём команд по радиоканалу на открытие или закрытие шлагбаума или автоматических ворот. Передача полученных команд в блок управления шлагбаумом или автоматическими воротами посредством замыкания реле с нормально открытыми контактами.
2. Считыватель СКУД пультов для шлагбаумов и ворот с интерфейсами Wiegand 26/34/42, iButton/TM. |
| Отличие U433-V2 от U868-V2 |
Приемники имеют одинаковую печатную плату и одинаковую микропрограмму.
Отличие заключается в используемом радиоприемном модуле. |
| Рабочая частота | Радиоприемник U433-V2: 433,92 МГц;
Радиоприемник U868-V2: 868,35 МГц. |
| Совместимые пульты | Заводские настройки устройства:
Режим №0: U433-V2 – Пульты R1 (чип HS1527) фиксированный код 24 бита; Пульты R2, R3, R3V3, другие пульты на чипах HCSxxx без обработки динамической части; Режим №1: U433-V2 – Пульт R3V3 в режиме №4 с динамическим кодом «A»; Режим №2: U868-V2 – Пульт R4 на частоте 868,35 МГц с динамическим кодом «B». Настройки могут не соответствовать вышеописанным, если используется измененная микропрограмма устройства |

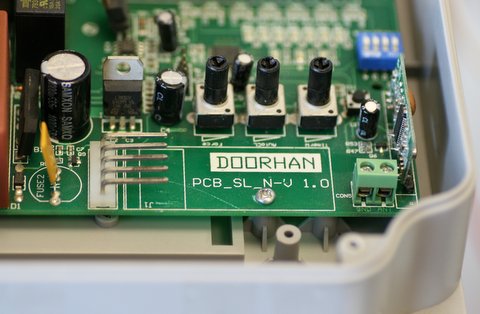

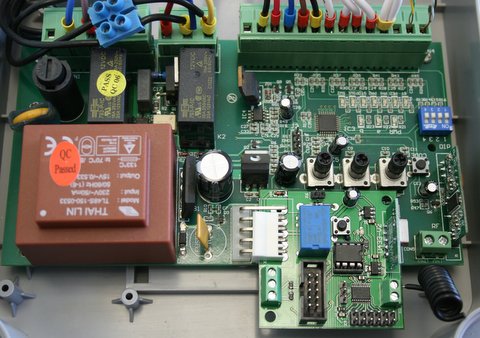

| Ёмкость памяти | 1000 пультов для шлагбаумов и ворот. |
| Источник питания | 1. От блока управления шлагбаумом или воротами 12В или 24В;
2. От внешнего блока питания 12В 1А или 24В 1А. |
| Напряжение питания | Без перемычки X6 на печатной плате: «24В» (19-26В) постоянного тока – рекомендуется попробовать сначала работу устройства в этом режиме. Если реле устройства не будет переключаться, то тогда нужно установить режим «12В».
С перемычкой X6 на печатной плате: «12В» (7-19В) постоянного тока – возможен перегрев и выход устройства из строя, если устанавливать данный режим и подавать питание 20В и выше. |
| Количество каналов | Один канал – для открытия или закрытия в пошаговом режиме управления шлагбаумом или автоматическими воротами «Step-By-Step». |
| Дальность действия | Не менее 50 метров на открытом пространстве. |
| Тип релейных контактов | Нормально открытые (НО, NO, Normal Open). |
| Температура | Эксплуатации: -300С … +500С. Хранения: +100С … +300С. |

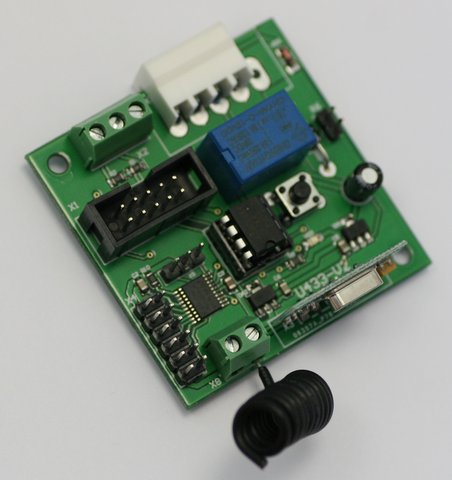

| Размеры печатной платы | 50х50 мм. |
| Режим очистки памяти пультов | Для очистки записанных пультов нужно выключить питание приемника, затем нажать и удерживать кнопку на приёмнике. Далее включить питание приёмника, продолжая удерживать кнопку.
Светодиод на приёмнике начнет быстро мигать. Нужно отпустить кнопку, снова её нажать и отпустить. Светодиод будет медленно мигать пока идет процесс очистки памяти записанных пультов. |
| Микросхема памяти | AT24C64 на 8-ми контактной DIP-панели DD2. |
| Возможность чтения и записи чипа памяти пультов (EEPROM AT24C64) | На приёмнике установлен разъем X1 с шиной I2C для прямого подключения программаторов Teleprog TLP1503 или Teleprog TLP1506 для работы с памятью записанных пультов. Описание программаторов: http://www.msplata.ru/teleprog.html и http://www.msplata.ru/teleprog2.html
Также могут быть подключены любые другие программаторы (например, на основе чипа WCH CH341A), Arduino-совместимые платы, одноплатные компьютеры Raspberry PI, OrangePI и другие. |
| Поддержка протоколов в режиме считывателя СКУД | 1. Wiegand-26: передача 24 бит из 32 бит. 2. Wiegand-34/42, iButton/TM – рекомендуемые протоколы. |

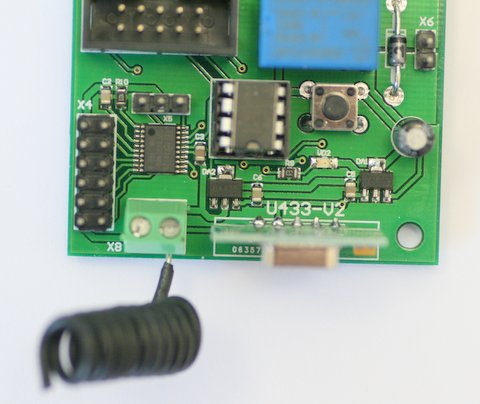

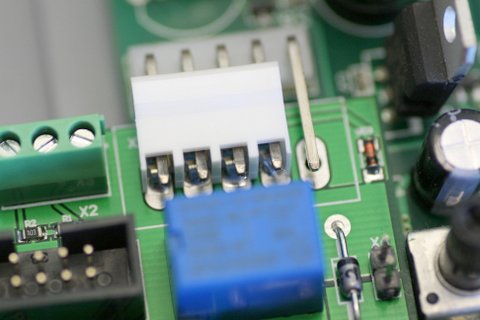

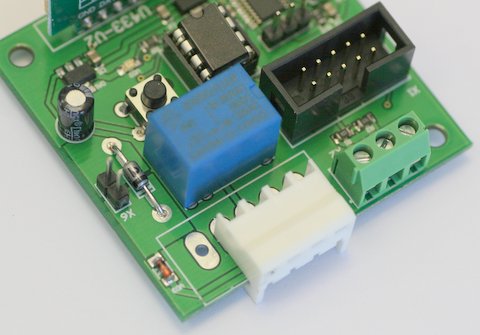

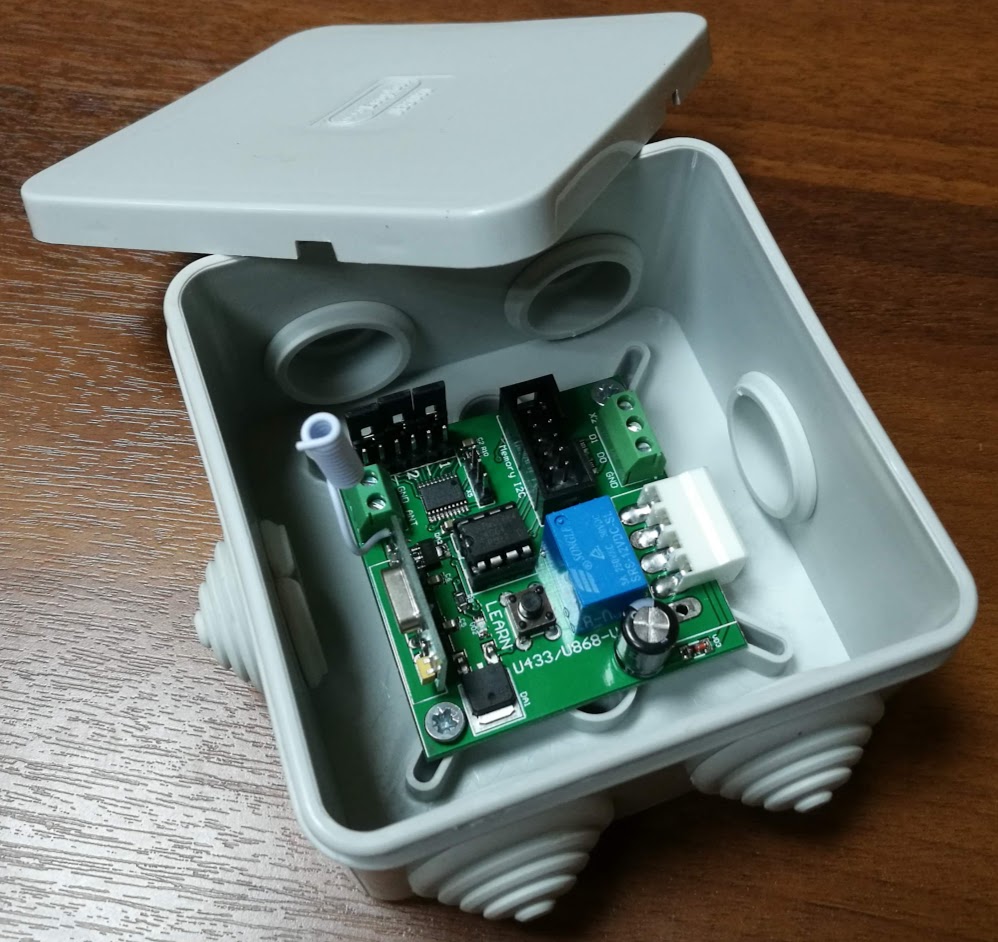

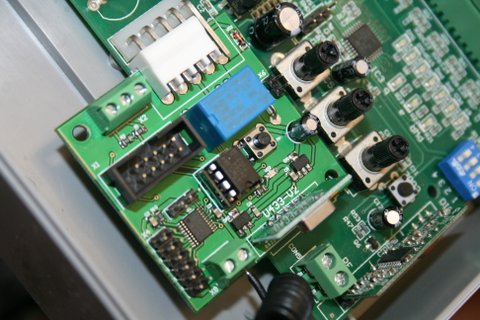

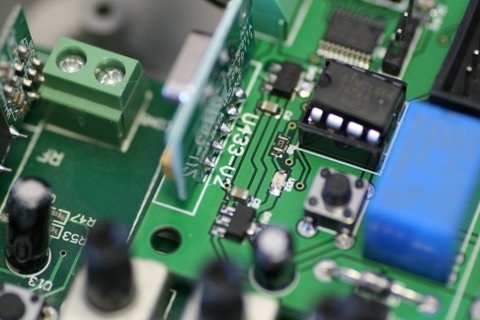

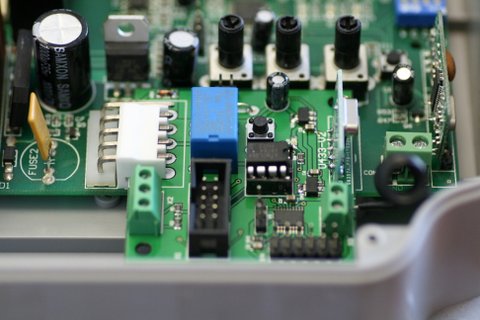

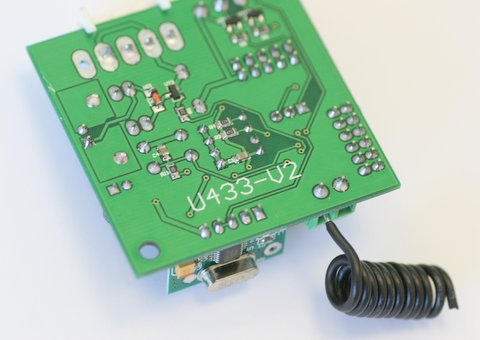

| Разъёмы и основные компоненты | X7: Разъём для питания и управления шлагбаумом и воротами 4-5 пин (V+, GND, CH1/START, GND, не исп.);
X1: Разъём шины I2C для программатора «Teleprog TLP1503», Arduino, Raspberry PI и др.; X5: Разъём для обновления прошивки устройства в сервисном центре; X2: Клеммная колодка «GND, DATA0(iButton/TM), DATA1» для подключения к контроллеру СКУД; X4: Группа перемычек (3 группы по 4 пина) для выбора режимов работы устройства; X6: Перемычка для выбора напряжения питания (12/24В); VD2: Светодиод «LEARN»; SB1: Тактовая кнопка «LEARN»; U1: Реле для управления шлагбаумом или автоматическими воротами; X3: Радио-модуль для приема данных от пультов для шлагбаумов и ворот; X3: Клеммная колодка (GND, ANT) для подключения внешней антенны. |
Паспорт изделия и инструкция в формате PDF
Инструкция на приемники U433-V2 и U868-V2 (версия 7) 20.08.2020
